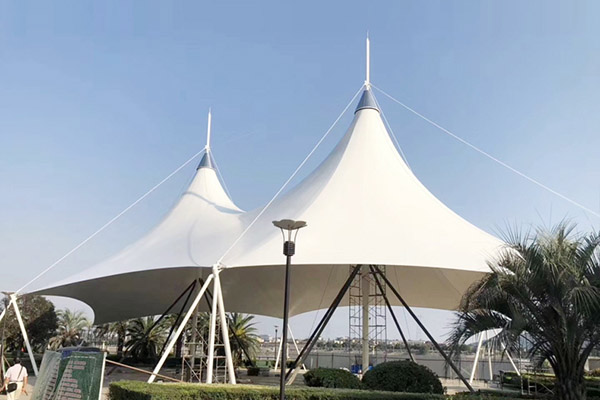

北京膜結構造型分為兩部分，一是標高31m以上的冠頂膜，另外一部分為以下的屋面膜冠頂膜是典型的倒置裙形單元硬邊界北京張拉膜，屋頂膜以正置裙形單元與冠頂膜相接，分為18片，每片均為三角瓦形單元，呈梯形，約 600平方米，下端大 18。這種造型形式充分表達了設計的形態構思。同時考慮到毗鄰海邊的膜結構，長期會(huì )有大風的侵襲，因此為了保證整體結構的穩定，同時避免膜面應力過大、集中而破壞，18 片屋面膜的分界沒有直接壓在鋼骨架上，而是用 U形卡子固定在 18 根徑向鋼索上，鋼索的上端固定在 31m 高的冠頂環上，下端固定在挑出的檐角梁頭，支撐骨架比連接成片的膜屋面更加下凹，徑向鋼索與骨架梁之間用人字撐穩定，這樣就形成了膜面一索一骨架組成的柔一次柔一剛的過渡支撐體系，為膜屋面受到風荷載作用提供了更大的變形空間，也增強了膜結構的安全性。
由于造型下部曲線過緩接近水平，兩索之間的膜谷下部有積水隱患，而且造型需要不能加設谷索以增加排水坡度，故在屋面膜的下端斜向內拉張檐口膜，屬于葉形單元造型，左、右、下邊界是剛性邊界，上邊界與屋面膜下邊界重合張拉在一條鋼索上，由于斜向下的力打破了原有的自由邊平衡，使軟邊界中點向合力方向位移達 2m，屋面膜谷變得更加下凹，中線排水坡度明顯加大;同時檐口邊索變得更穩定，有效抵抗風振破壞;形象上檐口膜遮掩了部分鋼結構，使之看起來更加輕盈，像舞動起來的裙。
結構體系與空間造型的完美結合，讓凈高 36m、占地1萬平方米的龐然大物不再顯得笨拙，而展示出更加柔美和靈動，形成多種聯想的可能。
